خب در این آموزش طریقه نصب تابلو برق موقت جهت طی دروه ساخت و ساز در هتل ها و ساختمان های مرتفع آموزش داده می شود.
در ابتدا باید این سوال پرسیده شود که چرا باید از تابلو برق موقت استفاده کنیم؟ در بسیاری از ساختمان ها و هتل ها که در مرحله ساخت می باشند نیاز استاد کارها برای استفاده از وسایل برقی نظیر هیلتی ،سنگ فرز،دریل و ... امری بسیار مهم می باشد و دسترسی سریع به برق لازم بوده لذا با تعبیه برق موقت در هر طبقه می توان بهره وری کار را بالا برد و از اتلاف وقت بیهوده جلوگیری کرد.
مراحل نصب تابلو برق به صورت زیر می باشد.
1-انتخاب محل مناسب جهت نصب تابلو برق
قسمت های مختلف ساختمان در حال ساخت و نما کاری می باشند.به عنوان مثال بعضی از قسمت ها نظیر سرویس ها باید کاشی کاری شوند بعضی از قسمت های گچ کاری ،سنگ کاری و ... تا کار به اتمام برسد خب مکان تابلو برق باید در جایی در نظر گرفته بشود که مرکز و در دسترس همه باشد و هم اینکه نیازی نباشد تا پایان کار چندین بار بدلیل انجام کارهای اشاره شده بالا مکان تابلو را تغییر دهیم.
ما در این پروژه تابلو را جلوی کریدر آسانسور و در مرکز قرار دادیم.
2-سوراخ کاری لوله های برق و نصب تابلو
برای انشعاب گرفتن از خط اصلی برق باید مسیر عبور کابل ها و لوله را در طبقات فراهم کنیم که این کار توسط سوراخ کاری سقف ها توسط هیلتی انجام می شود.

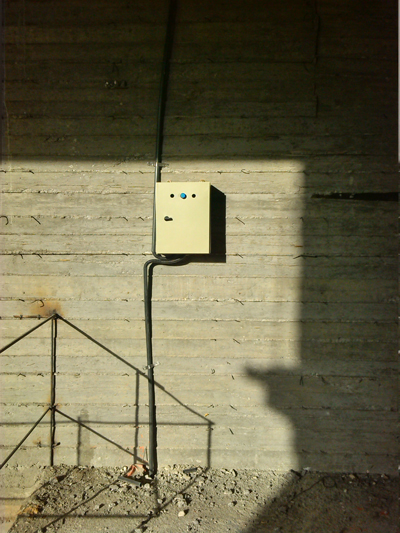

در شکل بالا مشاهده می کنید که لوله های برق از پایین و بالای تابلو برق از سوراخ های ایجاد شده عبور داده شده اند.

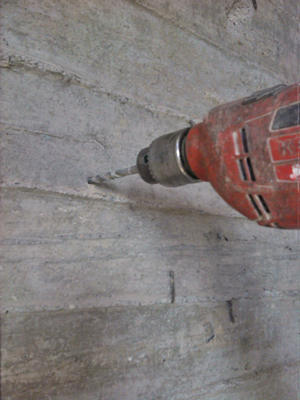

برای نصب تابلو برق هم می توان از دریل و روبولت استفاده کرد. و نوع نصب راحت آن استفاده از گان می باشد آموزش کار با گان در سایت قرار دارد.
آموزش کار با تفنگ (گان)

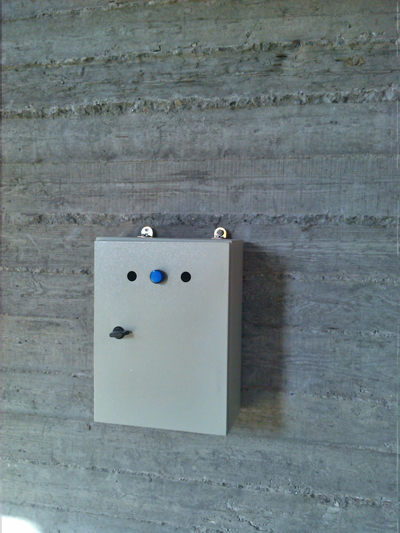

در شکل زیر همانطور که مشاهده می کنید تابلو برق توسط گونیا به تابلو پیچ و مهره شده و سپس سپری به دیوار بتنی رولبولت شده است.
لوله های برق را توسط گان و میخکوب به دیوار بست کوبی میکنیم.
3-لوله کشی و کابل کشی

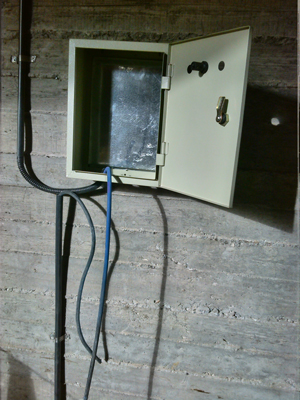

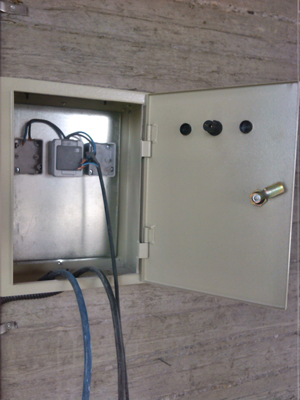

در زیر مشاهده می کنید برای ورود و خروج کابل و مجتمع کردن کابل ها از لوله ونیکا و فلکسی استفاده شده است.در اینجا از لوله 2.5 و کابل 6*3 استفاده کردیم.
4-مونتاژ تابلو ها

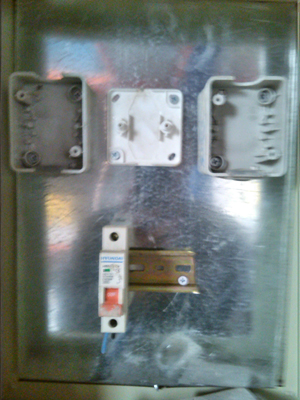

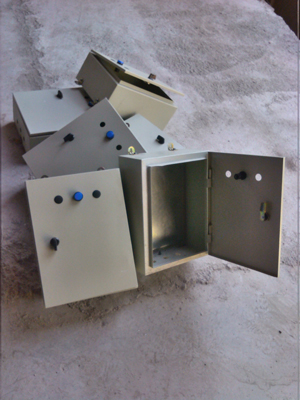

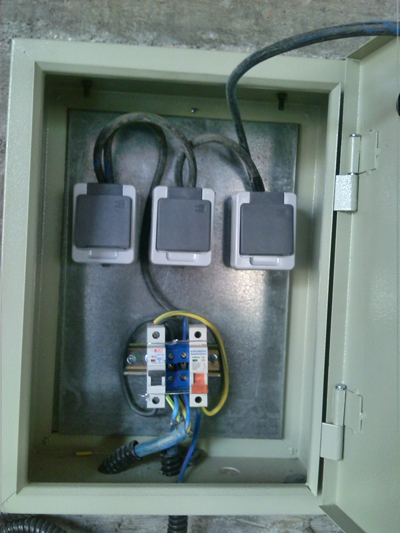

اگر تابلو ها را قبل از نصب بر روی زمین مونتاژ کنیم سرعت کار بالا تر خواهد رفت در غیر این صورت تابلو ها را پس از نصب بر روی دیوار هم می توان مونتاژ نمود.در زیر شما مشاهده می کنید که قاب های پریز برق توسط پیچ سرمته به تابلو پیچ شده است .ریل فیوز (کلید مینیاتوری ) جهت اتصال کوتاه ،قطع و وصل و نصب کلید (فیوز) برای روشنایی طبقات قرار داده شده است.

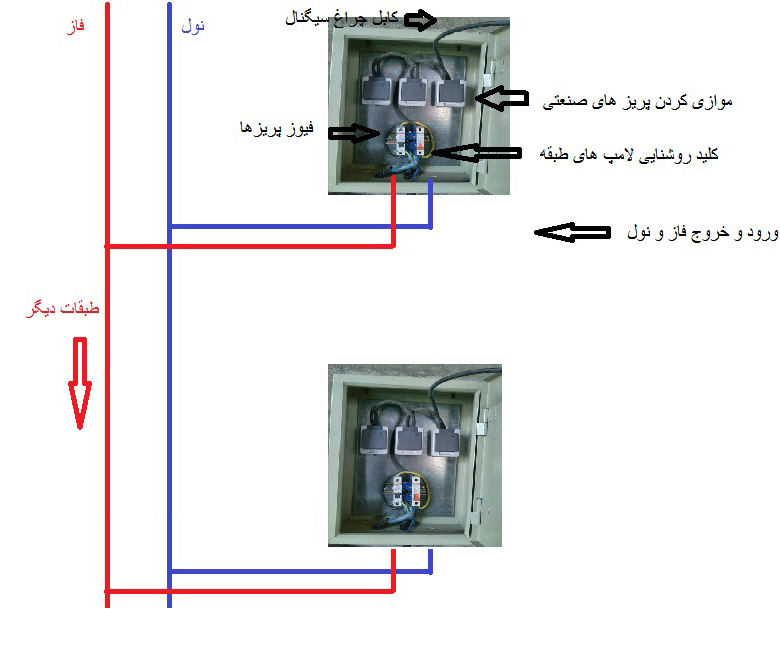

در شکل زیر شماتیک سر بندی تابلو برق ها را مشاهده می کنید.
خب توضیحاتی در اینجا در مورد تابلو برق ها خدمتتون عرض کنم.
در هر طبقه یک عدد فیوز 25 تند کار استفاده شده است که در صورت اتصال کوتاه یکی از طبقات تمام خط قطع نشود.
فیوزی که سمت راست مشاهده می کنید فیوز کلیدی می باشد جهت روشنایی طبقه.

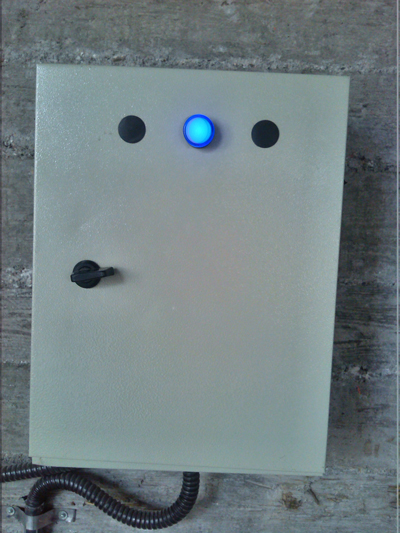

برای راحتی و متوجه شدن وجود برق در تابلو بر روی هر تابلو از چراغ سیگنال استفاده شده است.
در صورت وجود چاه ارت در هتل تمامی پریزها و تابلو ها باید به ارت متصل شوند .
نکته مهم : نوع پریزها صنعتی می باشد و هسته ی پریز چینی می باشد بدلیل اینکه امکان آب شدن پریز هسته پلاستیکی وجود دارد.
5-اتصال خط اصلی برق
برای اتصال برق به خط اصلی باید حداقل از یک سیم 6*2 فاز و نول و یک فیوز اصلی 32 انشعاب بگیریم زیرا مصرف کننده ها در خط لوازم پر مصرف دستگاه جوش ،هیلتی ، پمپ باد و ... هستند تا پس اجرا مشکلی برای خط وجود نیاید.
برای وصل تغذیه به تابلو ها سیم های فاز و نول را به نزدیکترن شینه فاز و نول در تابلو متصل می کنیم.
در زیر شینه های کابل را در تابلو مشاهده می کنید.
برق با ما بهترین لحظات رو برای شما خواننده عزیز آرزو می کند شاد و پیروز باشید.
